크레인 바지선은 해상 석유 굴착 장치의 설치 및 해체, 풍력 발전소 건설, 교량, 부두 및 방파제 건설에 필수적인 서비스를 제공하면서 해양 부문에서 중요한 역할을 합니다. 이 기사에서는 이러한 선박에 장착된 크레인 바지선 및 크롤러 크레인과 관련된 특성, 장점 및 고려 사항에 대해 자세히 설명합니다.

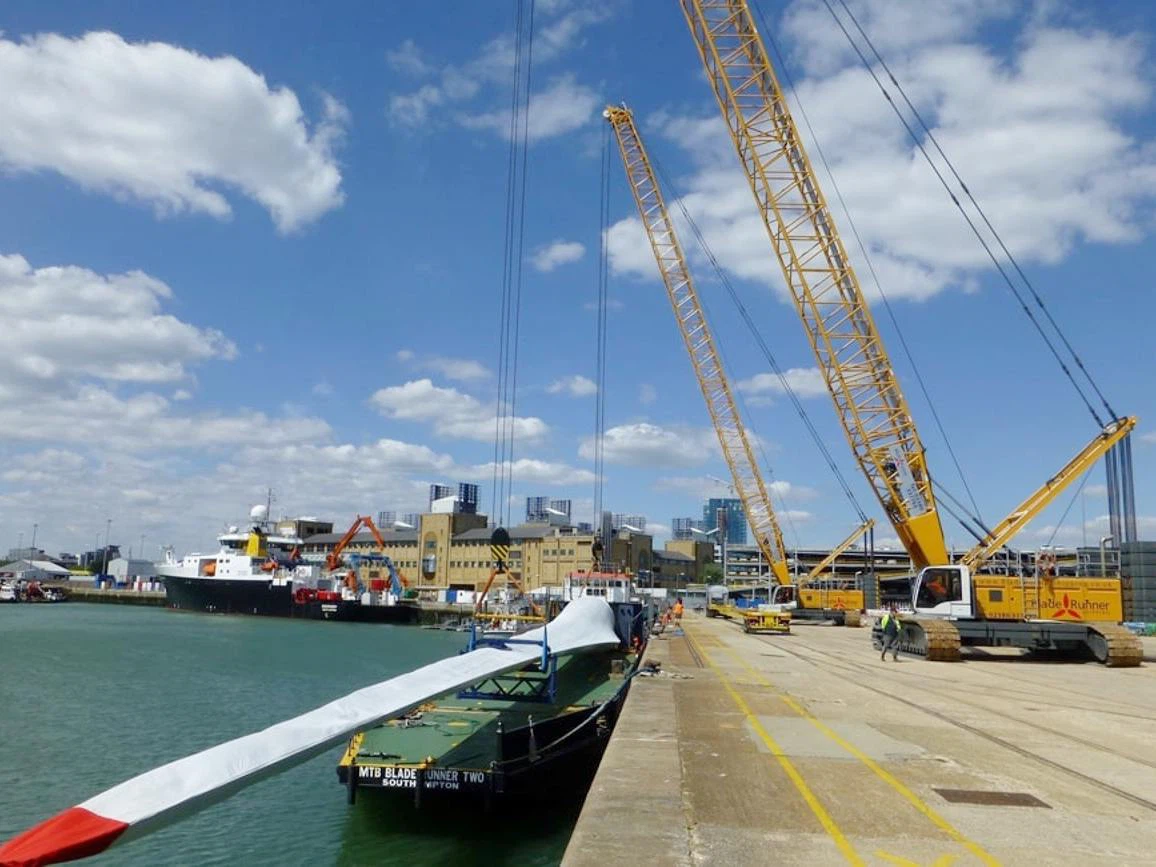

크레인 바지선이란 무엇입니까?
크레인 바지선은 기존의 육상 장비가 작동할 수 없는 환경에서 대형 크레인을 위한 안정적인 작동 기반을 제공하도록 설계된 특수 해양 플랫폼입니다.{0}} 무거운 리프팅 기능과 수상 운송 기능을 모두 결합하여 해양 작업에 없어서는 안 될 자산입니다.
주요 특징 및 장점
이동성 및 비용 효율성
높은 이동성과 다양성: 크레인 바지선은 항구, 연안 지역, 해상 풍력 발전소 등 항해 가능한 다양한 수역으로 견인되거나 자체 추진될 수 있습니다.{0}} 이렇게 하면 임시 도로나 부두를 건설할 필요가 없어져 해양 프로젝트를 위한 비용 효율적인 솔루션이-제공됩니다.
빠른 배포: 운송 및 리프팅 기능을 단일 플랫폼에 통합함으로써 크레인 바지선은 프로젝트 일정과 전체 비용을 크게 줄여 자재 운송과 현장 설치를 더욱 빠르게 할 수 있습니다.-
해상에서의 안정성
최적화된 선체 구조: 평평한 상자-형 선체와 넓은 데크를 갖춘 크레인 바지선은 낮은 무게 중심을 유지하여 거친 바다에서도 안정성을 높입니다.
고급 안정성 시스템: 이 바지선에는 리프팅 작업 중 뒤집히는 힘에 대응하기 위해 선박의 트림을 조정하는 정교한 밸러스트 시스템이 장착되어 있습니다. 일부 모델에는 동적 포지셔닝 시스템도 탑재되어 있어 깊은 물 속에서도 정확한 포지셔닝이 가능합니다.
무거운-리프팅 기능
중하중 용량: 크레인 바지선은 무거운 해양 설치에 필요한 수백 톤에서 수천 톤의 리프팅 용량을 갖춘 크레인을 운반하도록 설계되었습니다.
넓은 작업 공간: 넓은 데크는 크레인의 운용 기지이자 물류 허브 역할을 하며, 건축 자재 및 장비를 쉽게 접근할 수 있는 곳에 보관하여 작업 효율성을 향상시킵니다.
크레인 바지선의 종류
크레인 바지선은 다양한 구성으로 제공되며 각각은 다양한 운영 요구 사항에 적합합니다.
플랫-데크 크레인 바지선: 이 바지선은 단순하고 평평한 선체를 특징으로 하며 하나 이상의 표준 크레인을 갖추고 있습니다. 상당한 하중(일반적으로 1,000~2,000톤)을 처리할 수 있어 다양한 해안 및 연안 리프팅 작업에 다용도로 사용할 수 있습니다.
데릭 바지선: 회전 크레인 시스템으로 유명한 이 바지선은 단일 크레인으로 50톤에서 1,500톤 이상의 하중을 들어 올릴 수 있습니다. 더 큰 데릭 바지선은 여러 개의 크레인을 사용하여 10,000톤까지 들어 올립니다. 기울어짐을 방지하기 위해 데릭을 선박 앞쪽에 배치하여 하중의 균형을 조심스럽게 조정함으로써 안정성이 달성됩니다.
Sheerleg 크레인 바지선: A-프레임 구조의 비회전식 대형-크레인을 사용합니다. 쉬어레그는 50톤에서 10,000톤까지 다양한 하중을 들어 올릴 수 있습니다. 소형 모델은 추진력이 부족하고 견인이 필요한 반면, 대형 모델은 자체 추진이 가능합니다.-
헤비-리프트 쌍동선 크레인 바지선: 이 특수 선박은 탁월한 안정성을 제공하는 쌍동선 선체를 갖추고 가장 까다로운 해양 프로젝트를 위해 설계되었습니다. 선체 사이에 고정된 크레인이 장착되어 있어 막대한 화물을 들어 올릴 수 있습니다.
크레인 바지선의 응용
크레인 바지선은 다음과 같은 여러 분야에서 매우 중요합니다.
01
해양에너지 개발
이는 풍력 발전소 설치와 석유 및 가스 플랫폼의 건설, 설치 및 해체에 널리 사용됩니다.
02
항구 및 교량 건설
크레인 바지선은 부두, 방파제 및 교량을 건설하고 조립식 구성 요소의 큰 부분을 들어 올리는 데 필수적입니다.
03
해양공학
크레인 바지선은 중장비 운송, 해저 파이프라인 부설 및 선박 건조{0}}도킹을 포함한 해양 작업을 지원합니다.
04
해안 보호 및 토지 간척
이는 테트라포드 및 호안과 같은 보호 구조물을 설치하고 준설 및 토지 매립 프로젝트에 사용됩니다.
바지선-탑재 크롤러 크레인에 대한 주요 고려사항
안정성 및 부하 분석
안정성 계산: 전문 조선 기술자는 리프팅 작업 중 시스템이 최대 하중과 기울어짐 각도를 처리할 수 있는지 확인하기 위해 철저한 안정성 계산을 수행해야 합니다.
부하 분산: 크레인의 아웃리거 시스템에 의해 가해지는 힘을 정확하게 계산하면 바지선 데크가 추가 보강 없이도 이러한 하중을 처리할 수 있습니다.
부력과 무게중심: 바지선에서 크레인의 올바른 위치 지정은 전반적인 안정성을 유지하는 데 중요합니다.
크레인과 바지선의 호환성
올바른 크레인 선택: 크레인은 거친 조건에서도 안정성을 보장하기 위해 무게 중심이 낮은 컴팩트한 섀시를 가져야 합니다.
데크 강도 및 강화: 표준 바지선 데크는 집중 하중을 지원하지 않을 수 있습니다. 하중해석 후 하중을 고르게 분산시키기 위해서는 데크 보강이 필수입니다.
크레인 수리: 작업 중 움직이지 않도록 크레인은 고강도 커넥터를 사용하여 바지선에 단단히 부착되어야 합니다.{0}}
환경 및 안전 요인
해양 조건: 크레인과 바지선은 부식 처리를 해야 하며, 전기 시스템은 더 높은 보호 등급을 가져야 합니다. 운영자는 해양 환경에 대한 교육을 이수해야 합니다.
모션 효과: 바지선의 움직임은 크레인 정밀도에 영향을 줄 수 있습니다. 과부하 및 운영 위험을 방지하려면 해상 조건을 기반으로 안전 한계를 설정하는 것이 필수적입니다.
모니터링 시스템: 바지선 기울기 및 크레인 응력과 같은 매개변수를 추적하는 통합 시스템은 작업 중 실시간 모니터링과 자동 안전 대응을 보장합니다.{0}}
물류 및 보조 시스템
전원공급장치: 크레인은 바지선 시스템이나 독립 발전기에 의해 구동될 수 있습니다. 원활한 작동을 위해서는 일관된 전원 공급이 필수적입니다.
앵커링 및 위치 지정: 특히 조류와 조류가 강한 지역에서는 안정적인 정박 시스템이 필요합니다. 동적 위치 확인 시스템은 풍력 터빈 설치와 같은 정밀한 작업에 사용됩니다.
인사 안전: 승무원이 물에 빠지는 것을 방지하기 위해 안전 난간과 접근 시스템을 갖추어야 합니다.

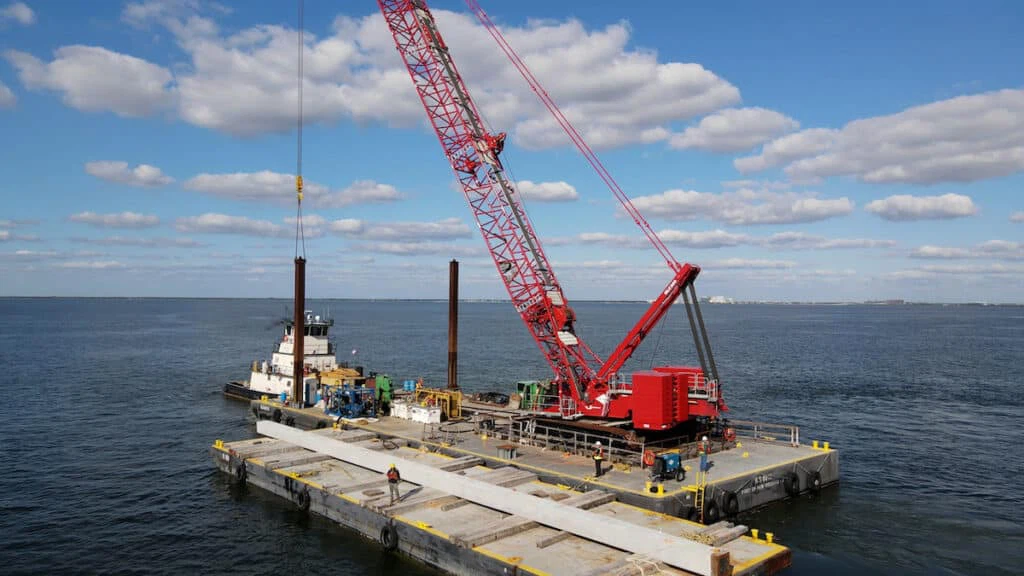

바지선 장착에 이상적인 크레인 모델
다양한 크롤러 크레인 모델은 바지선 작업의 규모와 요구 사항에 따라 특정한 이점을 제공합니다. 인기 있는 크레인 모델 중 일부는 다음과 같습니다.
립헬 LR 시리즈: 모듈형 설계와 뛰어난 안정성으로 알려져 있으며, 해양에너지 프로젝트에 적합합니다.
매니토웍 MLC 시리즈: 가변 위치 카운터웨이트(VPC) 기술은 제한된 공간에서도 리프팅 유연성을 제공합니다.
데마그 CC 시리즈: 이 크레인은 강력한 리프팅 용량 덕분에 매우 무거운 해양 구조물 설치에 적합합니다.-
삼니 SCC 시리즈: 강력한 성능과 우수한 적응성을 갖춘 Sany 크레인은 연안 건설에 일반적으로 사용됩니다.
결론
크레인 바지선은 해양 선박의 이동성 및 유연성과 강력한 리프팅 기능을 결합하여 해양 건설의 중추 역할을 합니다. 에너지 개발, 기반 시설 프로젝트 및 해양 엔지니어링 분야에서 이들의 역할은 계속해서 커지고 있으며 심해 건설 분야의 영역을 확장하고 있습니다.- 기술이 지속적으로 발전함에 따라 크레인 바지선은 전 세계 해양 작전에서 없어서는 안 될 도구로 남아 심해 탐사 및 건설의 발전을 주도할 것입니다.
